Taybetmendiyên Teknolojiyê yên sereke
1) Kontrola teknolojiya veguherîna frekansê

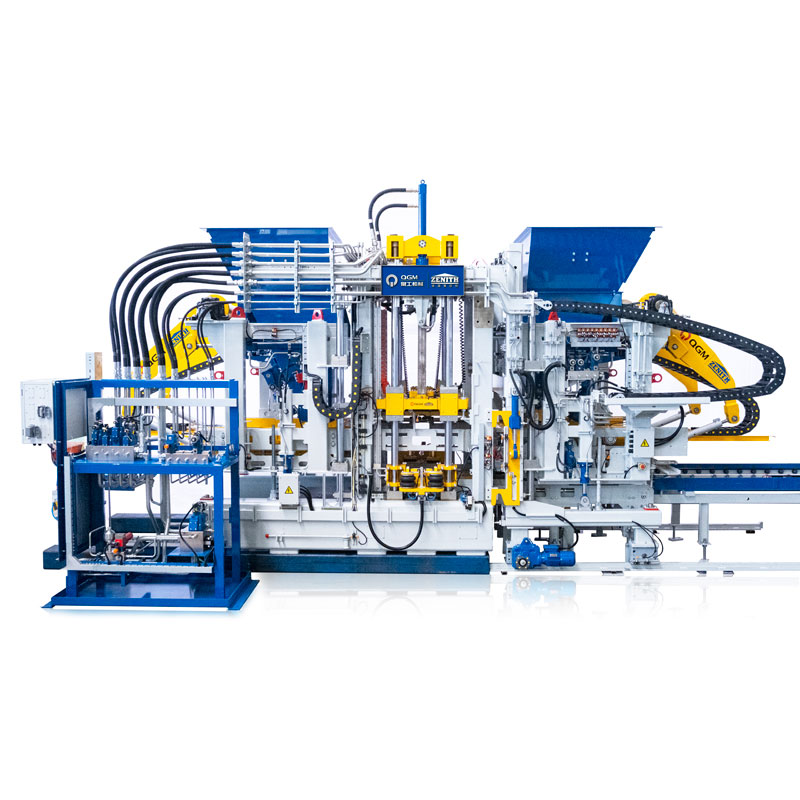

Hêza destpêkirina motorê û kontrola fonksiyona destpêkirina nerm kêm bikin, jiyana motorê dirêj bikin. Oscilatora sereke ya ZN1000C Makîneya Blloka Betonê ya frekansa nizm û xebata frekansa bilind qebûl dike, ku leza xebitandinê û kalîteya hilberê çêtir dike. Zirara mekanîkî û motorê kêm bikin, jiyana motor û mekanîkî dirêj bikin. Veguheztina frekansê li gorî konvetera kevneşopî bi qasî 20% -40% hêz digire.
2)Almanya Sîstema kontrolê ya Siemens PLC, ekrana desta ya Siemens, Almanya
Operasyona hêsan, rêjeya têkçûna kêm, makîneya bloka betonê ZN1000C aramî û pêbaweriya bilind dimeşîne. Teknolojiya înternetê ya pîşesaziyê ya herî pêşkeftî bikar bînin, ji dûr ve kişandina pirsgirêk û lênihêrînê fêm bikin. PLC û ekrana destan bi hev re înternetê PROFINET bikar tînin, ji bo tespîtkirina pergalê û berfirehkirina WEB-ê hêsan e. Bi domdarî teşhîs û pergala alarmê bi dest bixin, ji bo domandina makîneyê û çareserkirina pirsgirêkê rehet. PLC daneya xebitandinê ji bo parastina domdar.
3) Pergala Vibrasyonê
Tabloya vibrasyonê ji tabloya dînamîk û tabloya statîk pêk tê. Dema ku vibrasyon dest pê dike, tabloya dînamîkî dilerize, tabloya statîk statîk dimîne. Struktura ji bo misogerkirina mezinahiya tabloya vibrasyonê hatî çêkirin, da ku qalîteya bilind a hilberên betonê misoger bike. Tabloya vibrasyonê bi karanîna pola HARDOX. Moda lerizînê: bikaranîna lerizîna maseya vibrasyonê + lerizîna qalibê jorîn; sazkirina motora vibrasyonê Amûra şilkirina vibrasyonê û amûra sarbûna hewayê.
4) Pergala Xwarinê
Motor motorên SEW-ê bikar tîne, ku du mîlên tevlihevkirinê kontrol dikin. Çarçoveya xwarinê, plakaya jêrîn û tîrêja tevlihevkirinê ji pola HARDOX-a peywira bilind têne çêkirin, cîhê plakaya jêrîn dikare were sererast kirin. Pergala xwarinê xwedan amûrek morkirinê ye da ku pêşî li levkirinê bigire. Deriyê dergehê avêtinê ji hêla motora SEW ve tê kontrol kirin.
5) Stasyona hîdrolîk
Pompeyên hîdrolîk û valavên hîdrolîk markayên navneteweyî qebûl dikin. Tube "Têkiliya Flange, sazkirin û lênihêrîna hêsan bikar tîne. Xala vedîtina zextê ya pir-xal, vedîtina hêsan. Germahiya dîjîtal û fonksiyona alarma astengkirinê. Girêdana motor û pompê, girêdana flange, hevahengek baş. Valveya hevseng a dînamîk û pompeya hêza domdar, rêziknameya bilez, rêziknameya voltaja, teserûfa enerjiyê.
Daneyên Teknîkî
Max. Qada Damezrandinê | 1,100 * 820 mm |
Bilindahiya hilberê qedandî | 20-300 mm |
Molding Cycle | 15-25s |
Hêza heyecan | 80KN |
Mezinahiya paletê | 1200*870*(12-45) mm |
Damezrandina hejmara blokê | 390*190*190mm (10 blokên / qalib) |
Tabloya vibrasyonê | 2*7.5KW |
Vibrasyona jorîn | 2*0.55KW |
Sîstema kontrola elektrîkê | SIEMENS |
Giraniya tevahî | 42.25KW |
Mezinahiya makîneyê | 12T |
Kapasîteya hilberînê
Tîpa Block | Karûabr | Block ZN1000C Making Machine |
240*115*53mm |
Hejmara blokên çêkirî (blok / qalib) | 50 |
Metre kûp/saet(m3/saet) | 13-18 | |
Metre kûp/ roj (m3/ 8 saet) | 1005-1400 | |
Hejmara kerpîçan (blok/ m3) | 683 | |
390*190*190mm |
Hejmara blokên çêkirî (blok / qalib) | 9 |
Metre kûp/saet(m3/saet) | 22.8-30.4 | |
Metre kûp/ roj (m3/ 8 saet) | 182.5-243.3 | |
Hejmara kerpîçan (blok/ m3) | 71 | |
400*400*80mm |
Hejmara blokên çêkirî (blok / qalib) | 3 |
Metre kûp/saet(m3/saet) | 69.1-86.4 | |
Metre kûp/ roj (m3/ 8 saet) | 553-691.2 | |
Hejmara kerpîçan (blok/ m3) | 432-540 | |
245*185*75mm |
Hejmara blokên çêkirî (blok / qalib) | 15 |
Metre kûp/saet(m3/saet) | 97,5-121,5 | |
Metre kûp/ roj (m3/ 8 saet) | 777.6-972 | |
Hejmara kerpîçan (blok/ m3) | 2160-2700 | |
250*250*60mm |
Hejmara blokên çêkirî (blok / qalib) | 8 |
Metre kûp/saet(m3/saet) | 72-90 | |
Metre kûp/ roj (m3/ 8 saet) | 576-720 | |
Hejmara kerpîçan (blok/ m3) | 1152-1440 | |
225*112.5*60 |
Hejmara blokên çêkirî (blok / qalib) | 25 |
Metre kûp/saet(m3/saet) | 91.1-113.9 | |
Metre kûp/ roj (m3/ 8 saet) | 728.9-911.2 | |
Hejmara kerpîçan (blok/ m3) | 3600-4500 | |
200*100*60 |
Hejmara blokên çêkirî (blok / qalib) | 36 |
Metre kûp/saet(m3/saet) | 103.7-129.6 | |
Metre kûp/ roj (m3/ 8 saet) | 829.4-1036.8 | |
Hejmara kerpîçan (blok/ m3) | 5184-6480 | |
200*200*60 |
Hejmara blokên çêkirî (blok / qalib) | 4 |
Metre kûp/saet(m3/saet) | 72-90 | |
Metre kûp/ roj (m3/ 8 saet) | 576-720 | |
Hejmara kerpîçan (blok/ m3) | 576-720 |
